电动推杆平板闸阀

产品详细说明

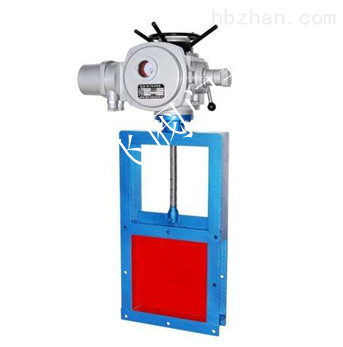

产品名称：电动推杆平板闸阀

一， DTLV-0.1电动推杆平板闸阀是我厂改进产品，工艺先进，质量可靠。它广泛地用于冶金、矿山、建材等行业，是控制粉尘物料流量的理想设备。
二、工作原理：
      DTLV-0.1电动推杆平板闸阀主要由柜架、闸板DDT电动推杆等零件组成。工作时，连杆受电推力作用带动闸板作水平方向的往复运动，达到阀门的启闭目的,本阀门结构简单、重量轻、操作方便，本阀采用优质碳素钢焊接结构，强度高，性能好，使用寿命长，丝杆及螺毋采用了软防护罩结构，不受外界粉尘影响。该闸门主要由框架、丝杆螺毋、闸板、装置组成，电机的转动，使丝杆带着丝杆螺毋和闸板作水平方向的往复运动，达到阀门的启闭目 。

三、详细说明：适用温度：≤350℃适用介质：固体晶料、颗粒物料、粉状物料
   电动推杆平板闸阀，电动平板闸阀，电动推杆平板闸门，电动单、双向平板闸门结构简单、重量轻、操作方便，本阀采用优质碳素钢焊接结构，强度高，性能好，使用寿命长，丝杆及螺毋采用了软防护罩结构，不受外界粉尘影响。该闸门主要由框架、丝杆螺毋、闸板、装置组成，电机的转动，使丝杆带着丝杆螺毋和闸板作水平方向的往复运动，达到阀门的启闭目的。该闸门广泛适用于建材、冶金、矿山等行业粉体物料的流量控制的管道上，是控制粉体物料流量的理想设备。

四，主要性能：
   公称压力：≤0.1MPa
   适用温度：≤150℃
   适用介质：干燥粉体物料
五，主要外形连接尺寸 ；
    类别Category        A×A        B×B       C×C      L     H     D0    n-d
 单向
           One-wa     220×200    256×256   296×296   100   820   300   8-φ12
                      250×250    306×306   346×346   100   930   340   8-φ14
                      300×300    356×356   396×396   100   1050  380   8-φ14
                      400×400    456×456   496×496   100   1140  445   12-φ14
                      450×450    510×510   556×556   120   1450  530   12-φ18
                      500×500    560×560   606×606   120   1610  580   16-φ18
双向 Two-way          600×600    660×660   706×706   120   1830  450   16-φ18


类别Category            A×A        B×B      C×C      L     H     D0   n-d
单向
         One-way      220×200   256×256   296×296   100   820   300   8-φ12
                      250×250   306×306   346×346   100   930   340   8-φ14
                      300×300   356×356   396×396   100   1050  380   8-φ14
                      400×400   456×456   496×496   100   1140  445   12-φ14
                      450×450   510×510   556×556   120   1450  530   12-φ18
                      500×500   560×560   606×606   120   1610  580   16-φ18
双向
         Two-way      600×600   660×660   706×706   120   1830  450   16-φ18
