电动敞开式插板阀

产品详细说明

产品名称：电动敞开式插板阀

1. 产品编号：KF941H-0.5/1.5/2.5
二，详细说明：
1.公称通径：DN400-2800
2.适应温度：0-200℃
3.适用介质：空气、加热炉煤气、高炉煤气、转炉煤气、烟气等
三.液动敞开式插板阀由阀体、阀板、伸缩节、固定套、弹簧复位缸夹紧机构（DN≤1200为丝杆夹紧机构）、液压马达、液压站、
限位器等部件组成。关阀时，启动液压站驱动弹簧复位缸，密封副脱开，到位后，液压马达动作，驱动阀板行走由开到关，到位后，
液压马达停止动作，弹簧复位缸卸油，夹紧机构自动夹紧到位，关阀结束。开阀则反之。
四.电动敞开式插板阀由阀体、阀板、伸缩节、固定套、电液推杆弹簧夹紧机构、行走电装、限位器等部件组成。关阀：电液
推杆驱动弹簧夹紧机构，使密封副脱开，到位后，行走电装启动，驱动阀板行走由开到关，到位后，电液推杆反向运转，弹簧夹紧机
构自动夹紧到位，关阀结束。开阀则反之。
五.液动全封闭插板阀由主副阀体、阀板、伸缩节、固定套、弹簧复位缸夹紧机构、液压马达、液压站、限位器、左、右阀　体
等部件组成。关阀：启动液压站驱支弹簧复位缸，密封副脱开，到位后，液压马达动作，阀板行走由开到关，到位后，液压马达停止
动作，弹簧复位缸卸油，夹紧机构自动夹紧到位，关阀结束。开阀则反之。

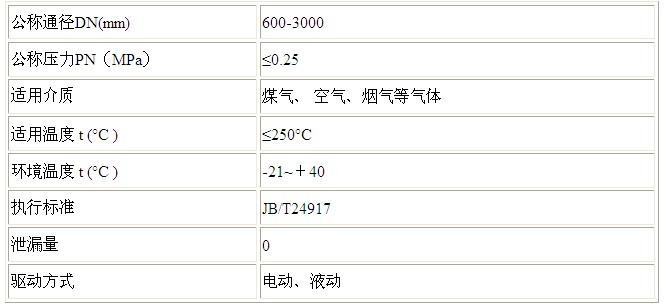

六，主要技术参数：
公称通径；DN(mm) 600-3000

七，驱动方式;电动、液动
　　敞开式电动插板阀应用在冶金高炉煤气系统，在煤气管道中起到可靠地绝对地隔断煤气的作用。我厂生产的敞开式电动插板阀，
结构新颖，适应煤气系统高粉尘的环境，运行安全可靠，控制性能好，受到广大用户的青睐。

八，敞开式电动插板阀由以下几部分组成：1、前阀箱； 2、后阀箱；3、阀板；4、走板机构；5、顶开夹紧机构；6、扒轮机构。
    敞开式电动插板阀的工作过程是：首先顶开夹紧电装动作，电装通过减速器带动大齿圈旋转，大齿圈传动均布的各个小齿轮，带
动各丝杠同步旋转，前阀箱上的活动阀座外移25～30mm，当活动阀座移动到8～12mm时，扒轮机构扒动阀板同步外移，顶开到位后，
阀板与左、右阀座之间各有8～12mm间隙，保证步板时密封圈与阀座不产生刮擦；接着走板电装动作，电装通过链轮销齿结构带动阀
板完成由通孔到盲孔或由盲孔到通孔的切换；最后是夹紧动作，顶开夹紧电装反转，大齿圈传动均布的各个小齿轮，带动各丝杠同步
旋转，保证活动阀座平行地将阀板压紧在固定阀座与活动阀座之间。夹紧动作的同时扒轮机构同步复位以备下次动作。
九，我厂生产的敞开式插板阀有以下多项独特的优点：
   1、方箱结构，阀箱刚性好敞开式插板阀中的前、后阀箱的刚性决定了整个阀的密封性能。我厂采用两块钢板中通过科学地布置筋板组成一个刚性的方箱结构的方案，此方案通过实际应用证明刚性可靠，用料省，为插板阀具有良好的密封性能打下了基础。
   2、大齿圈式传动，保证同步夹紧，采用多点布置螺旋传动丝杠，保证夹紧力大，密封可靠；大齿圈式传动，保证多点同步夹紧。
   3、采用硅橡胶密封圈密封圈耐温高，保证密封绝对安全可靠。
   4、销齿式走板传动此种传动方式不积灰，能保证阀门在高粉尘环境下仍能正常工作。

   5、扒轮式阀板横移机构，在活动阀座的四个角上布有扒轮式阀板横移机构，此机构在阀板被夹紧时，扒轮处在阀板槽钢中间，当活动阀座移动到一半行程时，扒轮与顶轮将槽钢可靠夹持，带动阀板平行地离开阀座。此机构为机构式刚性夹持机构，因扒轮与顶轮已经将阀板刚性夹持，所以可保证阀板离开阀座时绝对平行，不会出现依靠弹簧将阀板顶开，由于弹簧力量大小不一而导致推开的阀板倾斜的问题。夹紧动作
时扒轮机构同步复位以备下次动作。
   6、轮式横移与轮式走板机构在阀门的启闭过程中，阀板的运动最复杂，先要横移，使阀板与阀座之间产生空隙，再步板切换通孔与盲孔，最后又横移夹紧保证密封。此过程要求动作灵活无卡阻，动作力小，动作要可靠，能多次频繁重复动作。我厂借鉴生产车间天车的运动原理，开发设计了轮式横移与轮式走板机构。
   7.轮式横移机构整个阀板通过两个吊钩横轴挂在两套横移小车上，小车可以在横移导轨中自由移动，由小车、吊钩、横移导轨组成了轮式横移机构。每套小车由左右两轮系组成，每侧的轮系又由3个车轮组成，底下2个车轮中上1个车轮，3个车轮保证小车只能前后移动不能上下
窜动。

　8.轮式走板机构，轮式走板机构由走板小车、走板导轨、轮式横移机构组成。走板小车由走板车架、车轮组成，走板导轨固定在主阀箱上，走板小车可在走板导轨中自由移动。整个轮式横移机构通过螺栓固定在轮式走板小车中，轮式横移机构的导轨与轮式走板机构的导轨垂直布
置。通过走板小车的移动可带动阀板移动实现通孔与盲孔的切换。

  9.轮式横移与轮式走板机构结构新颖，动作灵活可靠，是我厂插板阀机械机构中的一大亮点。

 10、丝杠润滑丝母为自润滑铜套，内部有锂基润滑脂，保证丝杠动作灵活可靠。

十、新材料、新工艺 。
  1.阀座采用不锈钢，保证耐磨不生锈。

　2.为防止氯离子及氯根对不锈负的晶间腐蚀，波纹管材料采用254SMo与316L双层制作成型，导流筒材质为耐磨钢，导流筒迎气面
焊死，外口采用金属挡板封闭。波纹管内壁涂环氧有机硅高分子材料。
  3.阀板框架外表面除采用了防腐材料的零件外表面外均采用喷锌防腐处理。
  4、控制安全性好、自动化程度高 ，
十一，阀门除电动装置上装有夹紧到位、松开到位、开走板到位、关走板到位四个限位开关外，另在阀门本体上增加夹紧到位、松开到
位、开走板到位、关走板到位四个限位开关，保证控制安全可靠；电动装置、限位开关采用防爆产品；手动方式采用手动链轮，操作
安全可靠；阀门配带电控箱，电控可实现就地与远控的无扰动切换，可实现计算机控制。
