锥形阀

锥形阀

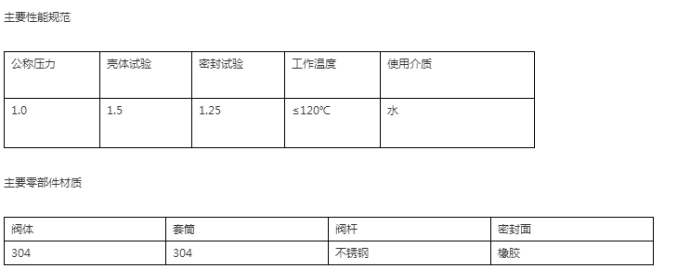

锥形阀参数:


其结构为外套筒形式,即阀体固定。它是采用丝杆螺母伸缩动作,带动外套筒上下动作,达到阀门的启闭目的。它广泛应用于水利、水电、水库等工程上

的详细信息


产品特点


1、水力条件好,具有较高的流量系数u=0.73~0.83。


2、结构简单,重量轻;布置紧凑,操作灵活,维护方便、运行可靠、启闭力小。


3、泄流时喷出水舌为喇叭状,空中扩散掺气、消能效果好,一般都不用做消能措施,如设置为淹没式出流,侧水下的消能也很简单。


使用与维护


锥形阀的布置与周围建筑物有密切关系,如布置不当时,因射流引起对建筑物的冲刷或形成的雾气对电站的运行带来麻烦,以及放水时引起的显著震动,因此布置形式必须慎重考虑。


锥形阀经一段时间运转后,应对锥形阀进行定期清扫、去锈、油漆,应对锥形阀的油缸、液压站进行定期检查和油加,定期检查和更换密封圈及止水橡胶,保证阀门处于正常运转。


使用说明


1、用户在安装锥形阀前必须校对阀门型号、连接尺寸及注意介质流向,保证与阀门要求一致性。


2、用户在安装锥形阀时,必须预留锥形阀驱动的必要空间。


3、驱动装置的接线须按线路图进行。(详见电动装置说明书)


4、锥形阀必须定期保养,不得随意碰撞及挤压,以免影响密封。


5、有导流罩的要在其下方加支撑,以防导流罩下垂影响阀门密封。


锥形阀选购须知


1、用户选购时,必须注明锥形阀公称通径、压力及阀门连接所需标准,未注明时,以说明书尺寸给予制造。


2、所需锥形阀如有特殊要求,必须注明特殊尺寸、特殊材质等各项参数,未注明时,以企业规定材质给予制造。


3、锥形阀驱动装置无特别说明,以本厂规定给予配置。


4、用户提供锥形阀使用介质、温度、压力、现场环境等,本厂则以给予选型外型


附1、锥形阀的安装尺寸图


2、锥形阀的主要外型结构图


3、电气原理请详见说明书
