弯管式锥形阀

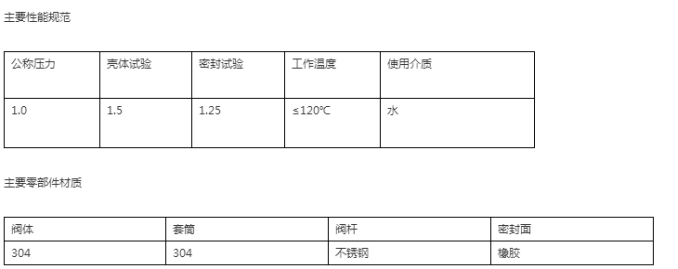

锥形阀参数：

其结构为外套筒形式，即阀体固定。它是采用丝杆螺母伸缩动作，带动外套筒上下动作，达到阀门的启闭目的。它广泛应用于水利、水电、水库等工程上

的详细信息

产品特点

1、水力条件好，具有较高的流量系数u=0.73~0.83。

2、结构简单，重量轻；布置紧凑，操作灵活，维护方便、运行可靠、启闭力小。

3、泄流时喷出水舌为喇叭状，空中扩散掺气、消能效果好，一般都不用做消能措施，如设置为淹没式出流，侧水下的消能也很简单。

使用说明

1、用户在安装锥形阀前必须校对阀门型号、连接尺寸及注意介质流向，保证与阀门要求一致性。

2、用户在安装锥形阀时，必须预留锥形阀驱动的必要空间。

3、驱动装置的接线须按线路图进行。（详见电动装置说明书）

4、锥形阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

5、有导流罩的要在其下方加支撑，以防导流罩下垂影响阀门密封。

附１、锥形阀的安装尺寸图

2、锥形阀的主要外型结构图

3、电气原理请详见说明书
