电动通风蝶阀
高温电动通风蝶阀

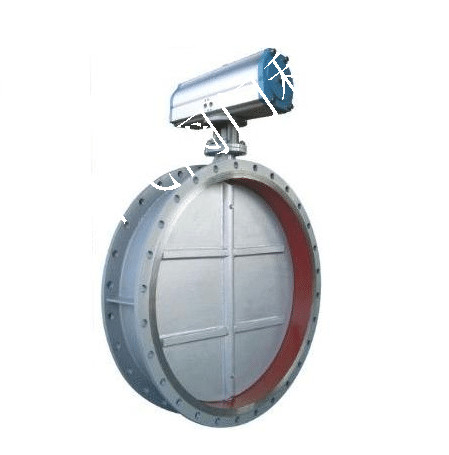

高温电动通风蝶阀产品详细说明
产品名称：电动高温蝶阀
一，高温电动通风蝶阀产品特点：
1.适用于高温、环境恶劣的工作场合；
2.操作灵活，安装维修方便；
3.流通能力大，并具有一定的调节功能。
二，高温电动通风蝶阀的用途特点：ZKJWa b-0.1G型电动高温蝶阀采用特殊的耐高温材料，最高工作温度达1100℃。在冶金、建材、化工、电力等生产过程中，对管道中的高温介质按不同的控制信号，改变其流量大小，从而实现工业生产过程的自动远程控制。
口径 | L | D | D1 | Z-d | H | Ho | A | B | Do | Wt/Kgs |
50 | 108 | 165 | 125 | 4-18 | 82.5 | 443 | 193 | 125 | 80 | 51 |
65 | 112 | 185 | 145 | 4-18 | 92.5 | 463 | 193 | 125 | 80 | 62 |
80 | 114 | 200 | 160 | 8-18 | 100 | 483 | 193 | 125 | 80 | 73.5 |
100 | 127 | 220 | 180 | 8-18 | 110 | 498 | 193 | 125 | 80 | 87 |
125 | 140 | 250 | 210 | 8-18 | 125 | 682 | 193 | 245 | 150 | 98 |
150 | 140 | 285 | 240 | 8-22 | 142.5 | 736 | 193 | 245 | 150 | 102 |
200 | 152 | 340 | 295 | 8-22 | 170 | 800 | 283 | 245 | 150 | 150 |
250 | 250 | 395 | 350 | 12-22 | 192.5 | 895 | 283 | 313 | 200 | 170 |
300 | 270 | 445 | 400 | 12-22 | 222.5 | 956 | 334 | 313 | 200 | 220 |
350 | 290 | 505 | 460 | 16-22 | 252.5 | 1029 | 334 | 313 | 250 | 350 |
400 | 310 | 565 | 515 | 16-26 | 282.5 | 1103 | 425 | 313 | 250 | 430 |
450 | 330 | 615 | 565 | 20-26 | 307.58 | 1280 | 425 | 439 | 300 | 550 |
500 | 350 | 670 | 620 | 20-26 | 335 | 1186 | 425 | 431 | 360 | 580 |
600 | 390 | 780 | 725 | 20-30 | 390 | 1321 | 425 | 556 | 360 | 850 |
700 | 430 | 895 | 840 | 24-30 | 420 | 1431 | 620 | 556 | 360 | 950 |
800 | 470 | 1015 | 950 | 24-33 | 477.5 | 1542 | 620 | 556 | 360 | 1150 |
900 | 510 | 1115 | 1050 | 28-33 | 1117.5 | 1800 | 620 | 706 | 360 | 1750 |
1000 | 550 | 1230 | 1160 | 28-36 | 582.5 | 2363 | 620 | 706 | 360 | 2100 |
1200 | 630 | 1455 | 1380 | 32-39 | 692.5 | 2583 | 620 | 706 | 360 | 2580 |
