ZBSF全不锈钢电磁阀

ZBSF全不锈钢电磁阀

一、ZBSF全不锈钢电磁阀--用途

ZBSF系列全不锈钢电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭,实现对管道中的液体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。

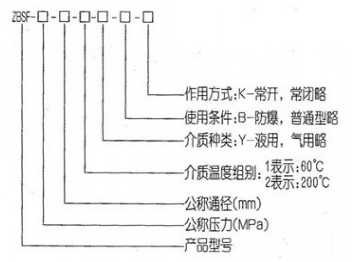

二、ZBSF全不锈钢电磁阀--型号规格说明

三、ZBSF全不锈钢电磁阀--主要特点

耐蚀:绝大部分零件用不锈钢或铸造不锈钢制成,防腐蚀性能良好。
耐热:电磁部分、密封件全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀杯和导向套间巧妙地利用流体的润滑作用,减少磨损。
可靠:结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点,在低压差或压差为零情况下也能可靠工作。

四、ZBSF全不锈钢电磁阀--结构原理

  本阀为分步动作直接先导式电磁阀,根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,线圈通电后衔铁在电磁力作用下先带动副阀工启,主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电,衔铁部件复位,主副阀利用介质压力而紧密关关闭。
  常开电磁阀,线圈通电后,衔铁在磁力作用下下移,推动副阀阀塞下移,直到和副阀座压紧,副阀关闭,由于主阀阀杯上下压差趋于相等,主阀阀杯由磁力和自重压紧紧密封面,阀门关闭。线圈断电,磁力为零,衔铁和副阀阀塞由弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,主阀阀杯由下下压差作用向上升起,主阀打开,阀门开启。

五、ZBSF全不锈钢电磁阀--技术参数


项目

说明

工作介质

腐蚀性流体、超净流体、食用流体
ZBSF-1:气体用 ZBSF-1Y:液体用
ZBSF-2:气体用 ZBSF-1Y:液体用

介质温度(

ZBSF-11Y):≤60℃

ZBSF-22):≤280℃

公称压力(MPa

1.6

工作压差(MPa

01.6

0.051.6

公称通径(mm

10

15

20

25

32

40

50

65

80

100

125

150

电源电压

AC220V其余规格可作特殊订货

使用寿命

JB/T7352-94规定

额定流量系数


泄漏量

JB/T7352-94·F规定

功耗

AC≤70VA

防爆标志

DIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40+60℃

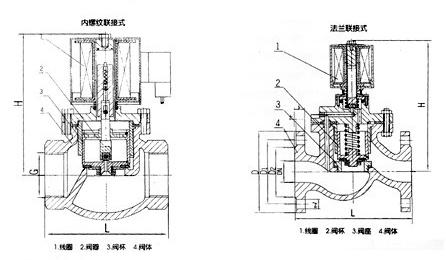

 六、ZBSF全不锈钢电磁阀--外表尺寸

DN

L

H

D

D1

D2

b

f

n-d

10

115

148

Φ90

Φ60

Φ41

14

2

4-Φ14

15

115

148

Φ95

Φ65

Φ46

14

2

4-Φ14

20

115

148

Φ105

Φ75

Φ56

16

2

4-Φ14

25

125

148

Φ115

Φ85

Φ65

16

3

4-Φ14

32

150

182

Φ140

Φ100

Φ76

18

3

4-Φ18

40

165

182

Φ150

Φ110

Φ84

18

3

4-Φ18

50

190

192

Φ160

Φ125

Φ99

20

3

4-Φ18

65

290

265

Φ185

Φ145

Φ118

20

3

8-Φ18

80

310

276

Φ200

Φ160

Φ132

20

3

8-Φ18

100

350

373

Φ220

Φ185

Φ156

22

3

8-Φ18

125

400

416

Φ250

Φ210

Φ184

22

3

8-Φ18

150

480

440

Φ285

Φ240

Φ211

24

3

8-Φ22
