VA7010江森型电动二通阀

VA7010江森型电动二通阀

本公司生产VA7010江森型电动二通阀VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。驱动器由单向磁滞同步电机驱动,阀门弹簧复位。阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使电动阀接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭或开启,使室温始终保持在温控器设定的温度范围内。
VA7010系列电动阀之驱动器与阀体采用螺套联接方式,可以在阀门安装之后,再安装驱动器,现场装配,接线灵活、方便。
驱动器之平面设计可以贴近墙面安装,占用空间小。产品可靠耐用,工作噪音低,并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。

材质说明

阀体材料:锻造黄铜
密封材料:橡胶(NBR)
驱动器盖:阻燃ABS工程塑料
介质温度:<94
阀杆材料:不锈钢(A1S1302)
驱动器底盘:压铸铝合金
工作介质:水

驱动器主要技术参数



型号

            额定电压

功率

驱动方式

与SRV2000阀配合动作时间

净重(kg)

VA7010-220

VA7010-110

AC220V±10%

7W

单向电机驱动
阀门弹簧复位

全开时间:通电后约10秒
关闭时间:断电后约5秒

0.3

AC110V±10%

VA7010-24

AC24V±10%



铜阀主要技术参数



产品型号

阀门形式

联接螺纹

流量系数Kv



   关闭压差

   (MPa)




    工作

    介质




    流体

    温度


环境

       温度

储存

       温度


    承压

(MPa)


VA7010-15

常闭二通阀

G1/2

1.5

0.25

冷冻/
热水

2-94℃

0-60℃
zui大相对
湿度为不
凝露

-20-65℃
zui大相对
湿度为不
凝露

1.6

VA7010-15

混合三通阀

G1/2

1.5

0.25

VA7010-20

常闭二通阀

G3/4

2.5

0.1

VA7010-20

混合三通阀

G3/4

2.5

0.1

VA7010-25

常闭二通阀

G1

4.8

0.06

VA7010-25

混合三通阀

G1

4.8

0.06



外形尺寸



型号

尺 寸(mm)



                     净 重

                    (kg)


A

B

VA7010-15

55

113

0.60

VA7010-15

55

128

0.60

VA7010-20

66

124

0.65

VA7010-20

66

137

0.65

VA7010-25

90

129

0.70

VA7010-25

90

145

0.70





操作及注意事项

马达罩壳防止滴水渗入。当阀装于水平管道时,安装位置与垂直平面夹角不超过85°,如图2所示。当阀门装在垂直管道上时,马达罩壳必须防止滴水渗入。
拨动手动操作杆时应缓慢移动,当手动杆沿箭头指向慢慢移动并按进缺口内卡住,阀门处于常开关态,每当电流首次通过电动阀时,手动杆会再设定至自动位置。

安装须知

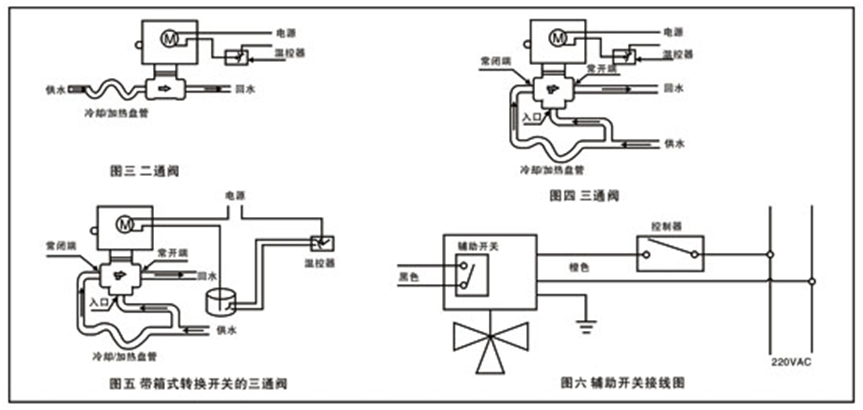

常闭二通阀和混合三通阀的安装如图形34所示。对于高层建筑物,应在底层支管上采用减压阀。安装阀体时,应注意阀体的箭头指向,若带有辅助开关,其接线如图6所示。
