QZF-89全天候防火呼吸阀
一、QZF-89全天候防火呼吸阀性能及特点：
该阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。
该阀具有通风量大，泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位。
该阀具有防冻性能，适用于寒冷地区。
二、QZF-89全天候防火呼吸阀技术参数：
正压 | 353Pa (36mmH2O), 980.7Pa(100mmH2O) |
负压 | 294.2Pa(36mmH2O) |
三、QZF-89全天候防火呼吸阀零部件材料：
阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
正压阀盘材料 | 不锈钢304、316、铝合金 |
负压阀盘材料 | 不锈钢304、316、四氟PTFE |
环境温度 ℃ | -30~60 |

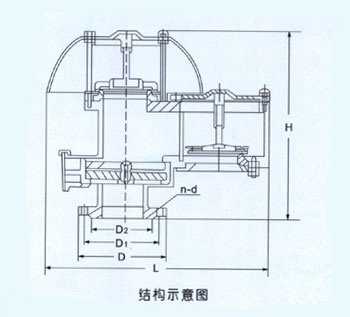

四、QZF-89全天候防火呼吸阀外形尺寸：
规格 | 安装尺寸（mm） | ||||
D1 | D | L | H | N-d | |
DN50 | 110 | 140 | 362 | 360 | 4×14 |
DN80 | 170 | 185 | 513 | 445 | 4×18 |
DN100 | 170 | 205 | 513 | 445 | 4×16 |
DN150 | 225 | 260 | 640 | 610 | 8×18 |
DN200 | 280 | 315 | 770 | 700 | 8×18 |
DN250 | 335 | 370 | 918 | 828 | 12×18 |
DN300 | 395 | 435 | 1050 | 910 | 12×23 |
